スカイルーフは山内金属が発売する立葺金属屋根シリーズのブランド名です。その種類は「立平330」「キャップ立平」「嵌合瓦棒420」「大和葺300」の4種類です。その特徴は優れた施工性と美し仕上がりで、しかも多くの材料に対応出来ます。円錐やアーチ屋根など複雑化する現代建築に対応できる成型加工が可能です。

キャップ立平
大和葺300

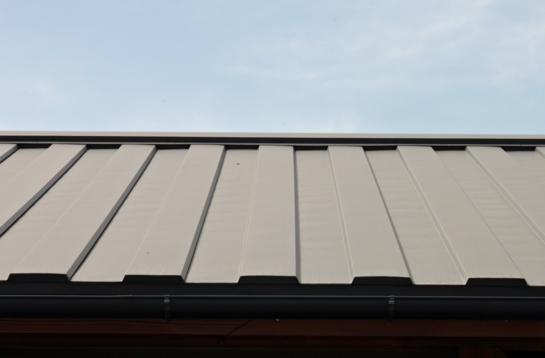

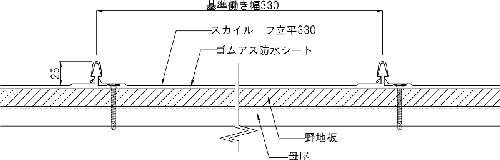

スカイルーフ立平330
立平330
スカイルーフキャップ立平
キャップ立平

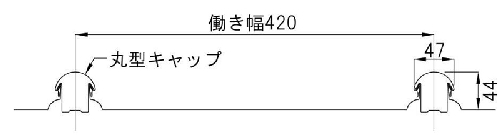

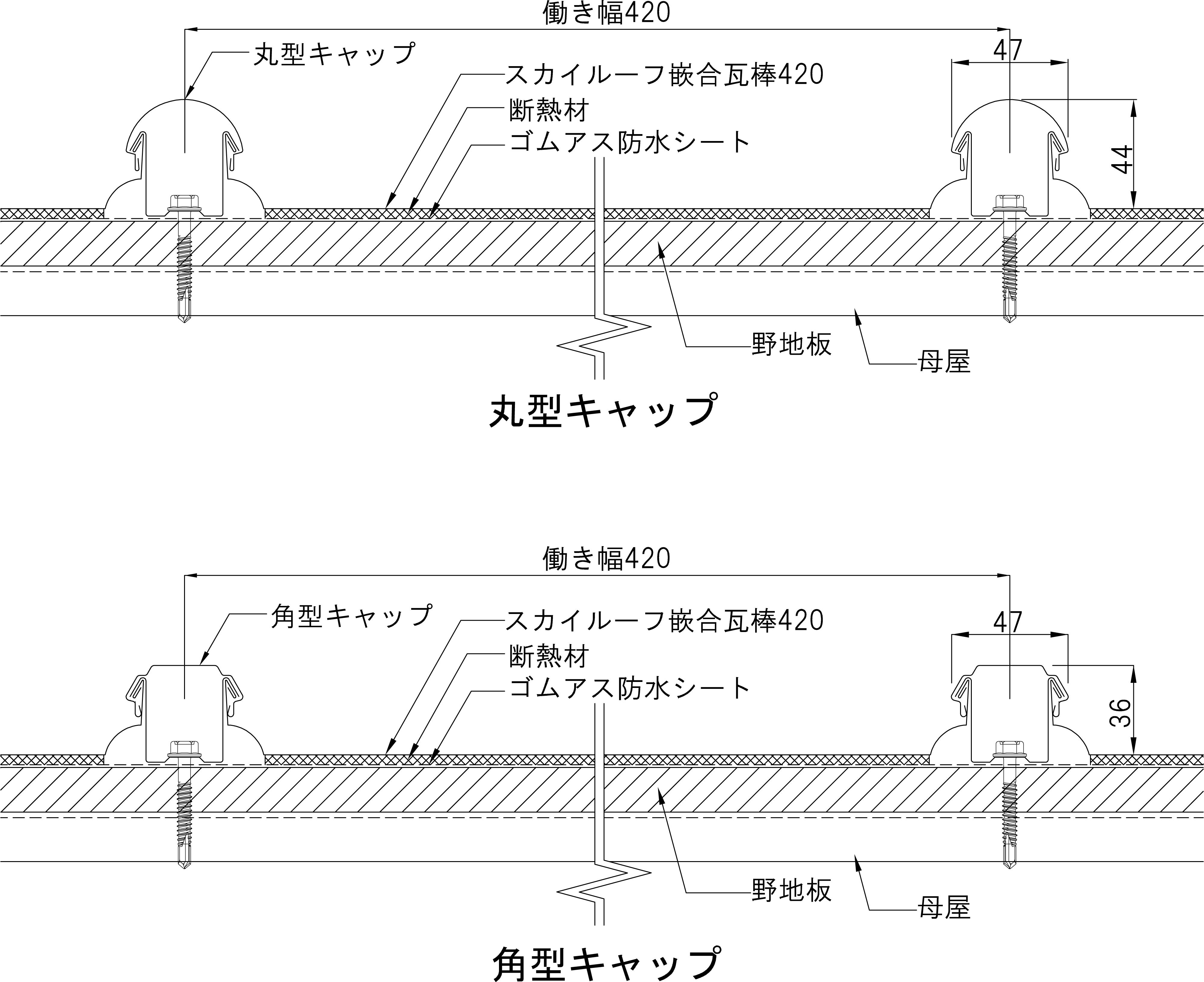

スカイルーフ嵌合瓦棒420（丸型キャップ）
嵌合瓦棒丸型キャップ

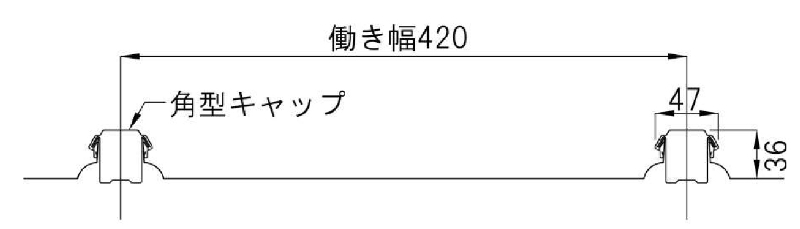

スカイルーフ嵌合瓦棒420（角型キャップ）
嵌合瓦棒角型キャップ

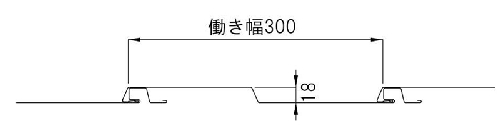

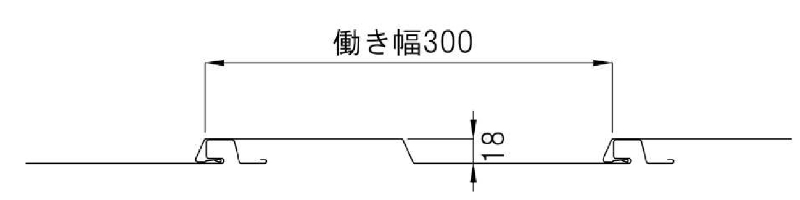

スカイルーフ大和葺300
大和葺300

▲　ページトップへ

優れた施工性
吊子一体型の嵌合タイプの立平葺きですから、施工が極めて簡単です。スタート材やエンド材、軒先カット加工などの特殊成形も可能です。

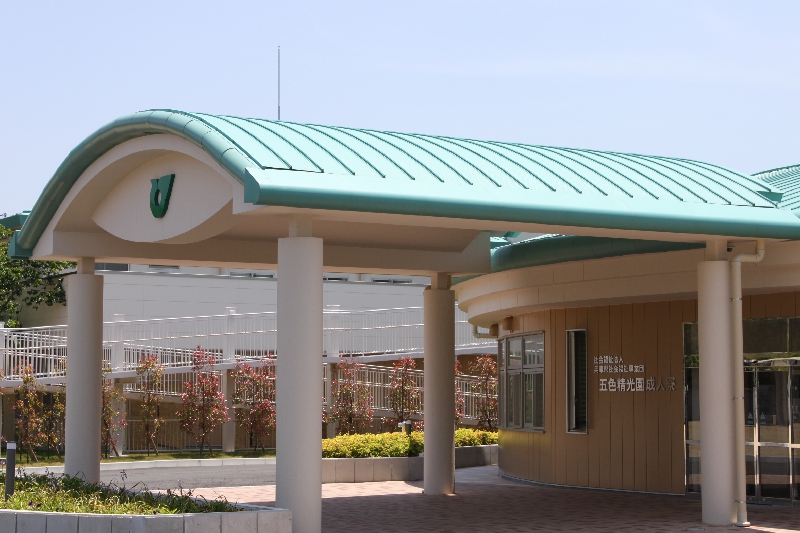

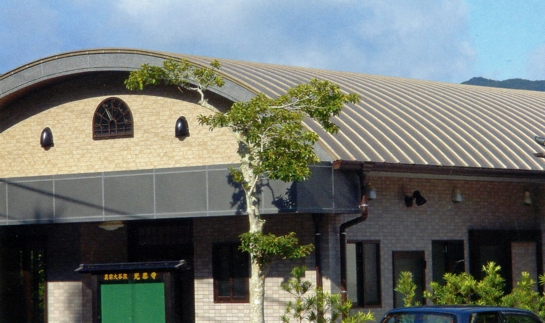

美しいアーチライン
最小半径R=3M迄対応出来ます。（アーチの場合はサザナミ又は縦リブ仕様となります）
勾配は5/100以上
屋根勾配は5/100以上から使用できます。
テーパー加工も可能です
R屋根に対応するテーパー加工もできます。（条件により成形不可の場合もありますので、事前にご相談ください。最少働き幅は130mm、最大働き幅は370mm）

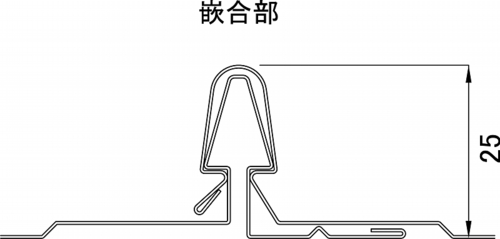

嵌合部

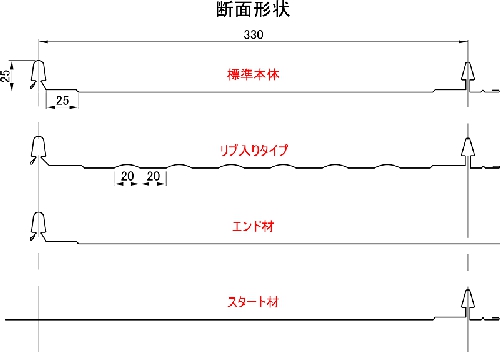

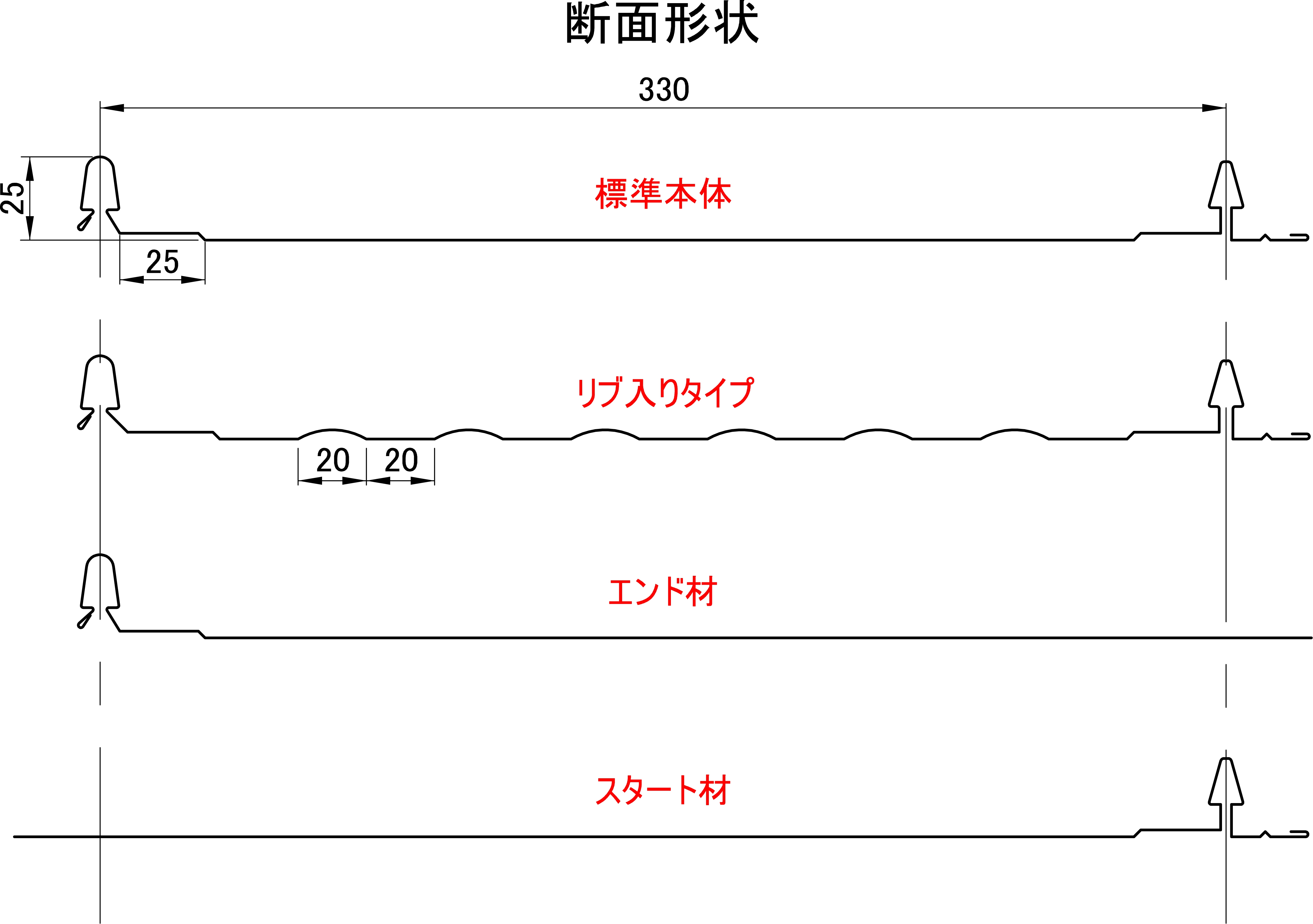

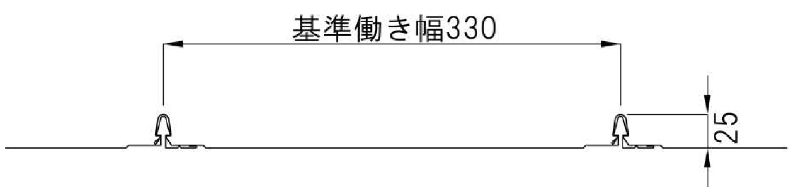

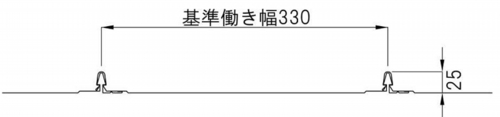

基準断面

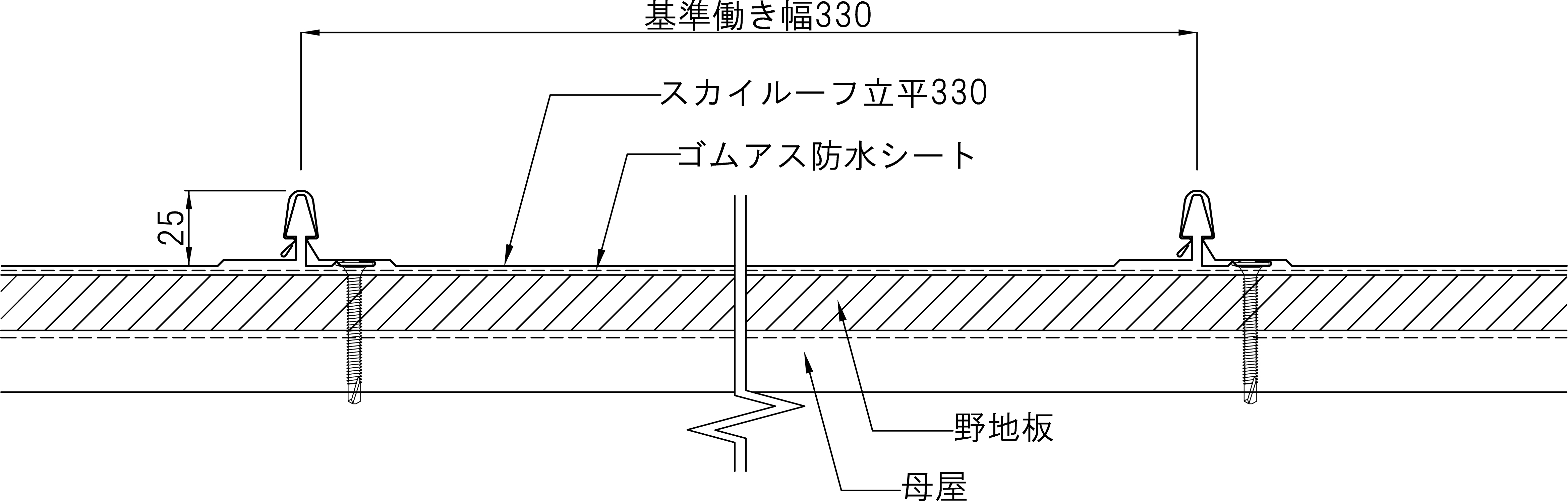

スカイルーフ立平330標準施工図_dxf.zip（535KB）
スカイルーフ立平330標準施工図_pdf.pdf（328KB）

▲　ページトップへ

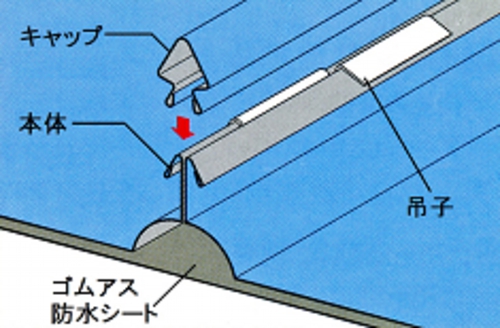

はぜ締め不要の簡単施工
本体溝板をセットしてキャップをはめ込むだけの簡単施工で、スピィーデーに施工が出来ます。
テーパー加工により円錐屋根にも対応
斜め成型により、円錐屋根も対応出来ます。（最少働き幅は70mmとなります。また、条件により成形不可の場合もありますので、事前にご相談ください）
指定の働き幅で成型
働き幅は270mm～405mmで指定の寸法で成型出来ます。
勾配は5/100以上
屋根勾配は5/100以上から使用できます。

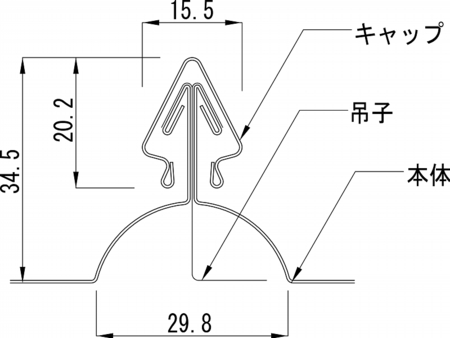

嵌合部

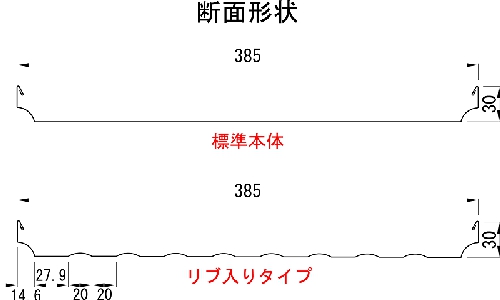

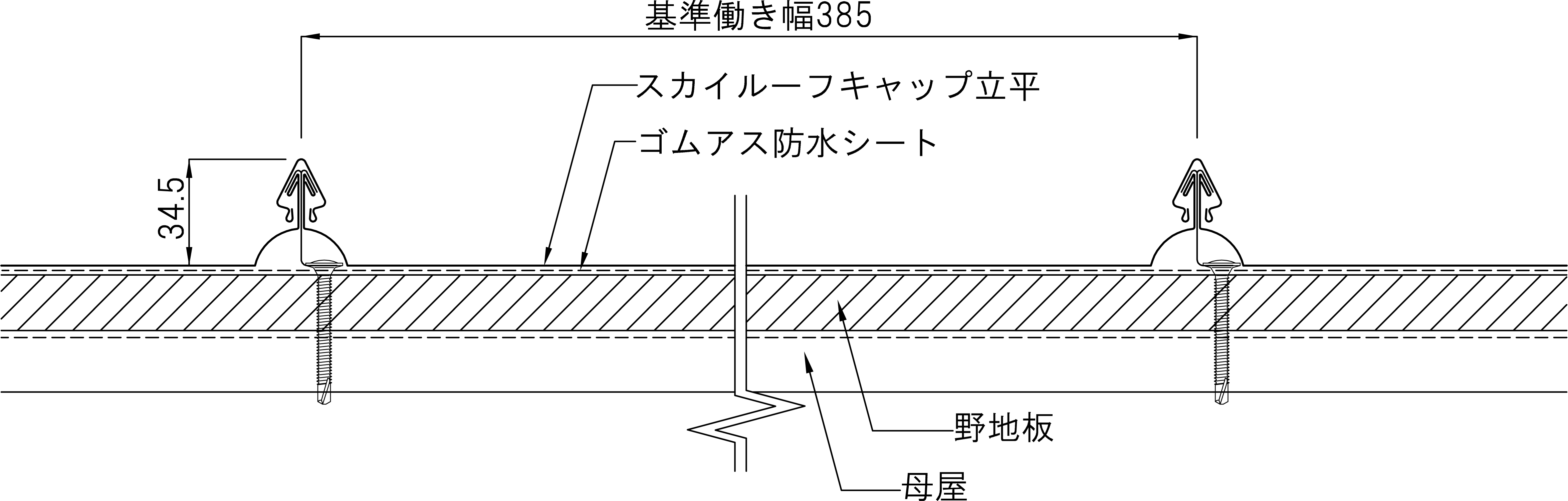

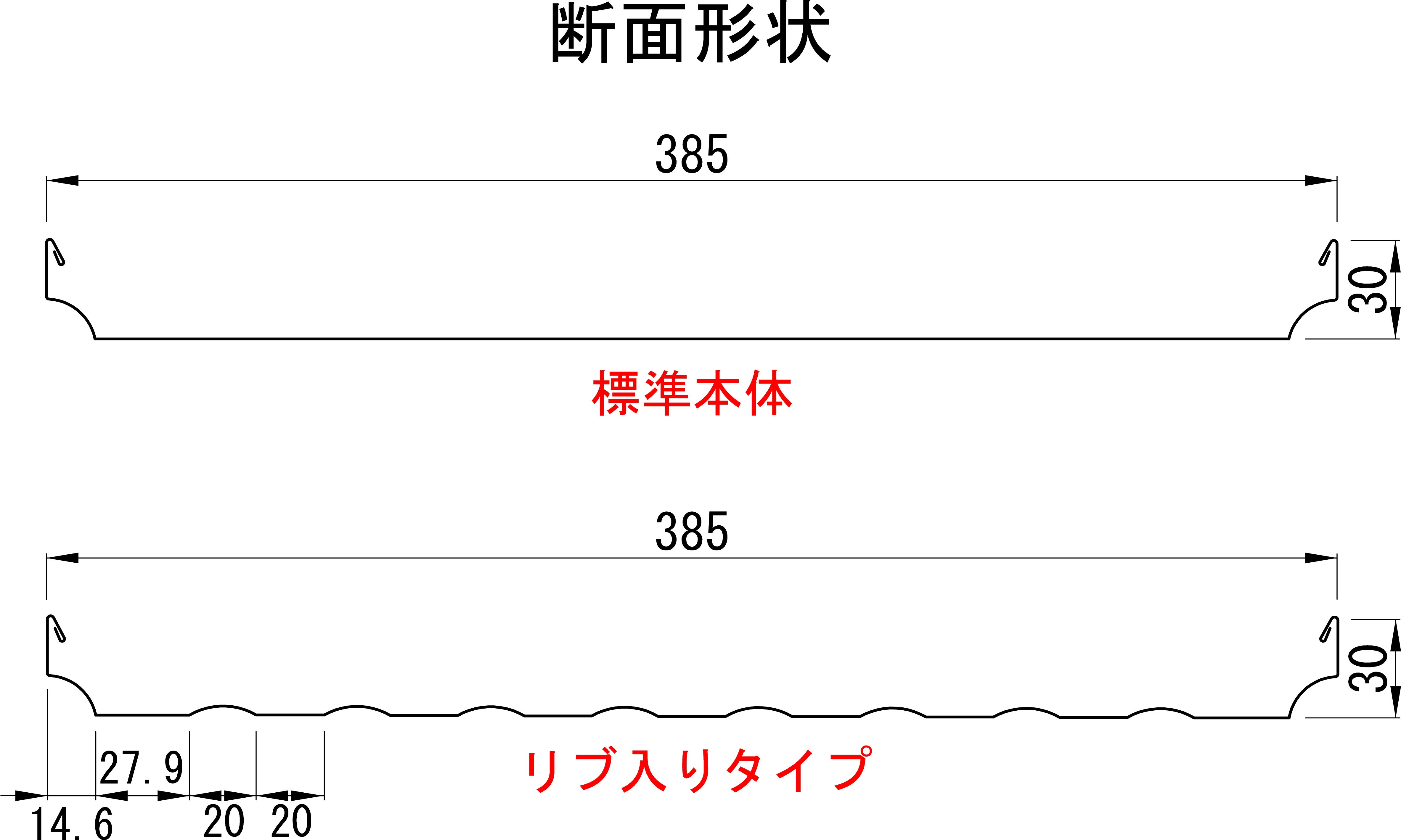

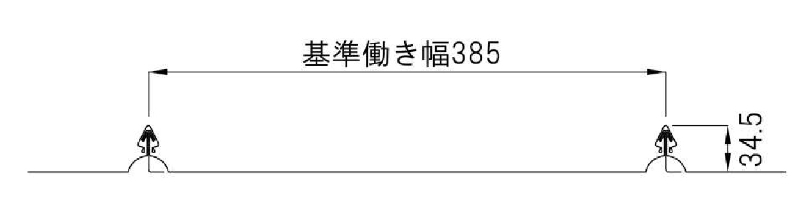

基準断面

スカイルーフキャップ立平標準施工図_dxf.zip（677KB）
スカイルーフキャップ立平標準施工図_pdf.pdf（416KB）

▲　ページトップへ

美しい曲面加工
最小半径R=5Mの曲面加工を実現。自由自在にウェーブ状のデザインが出来ます。
テーパー加工にも対応
R屋根に対応するテーパー加工もできます。（条件により成形不可の場合もありますので、事前にご相談ください）
抜群の強度
通し吊子の採用により抜群の耐風性能を確保しています。
優れた防水性
キャップとハゼ部の密着嵌合により雨水の侵入を防止し、さらにハゼ部のエアーポケットにより毛細管現象による雨水の吸い上げを防ぎます。
勾配は5/100以上
屋根勾配は5/100以上から使用できます。

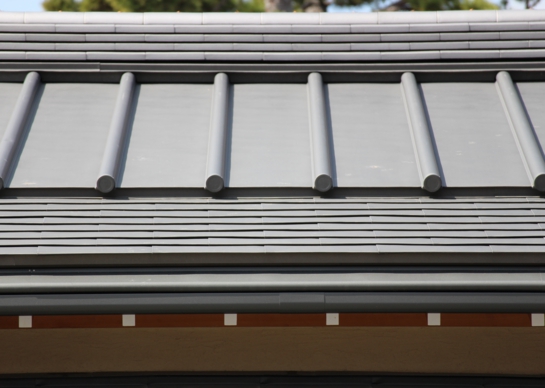

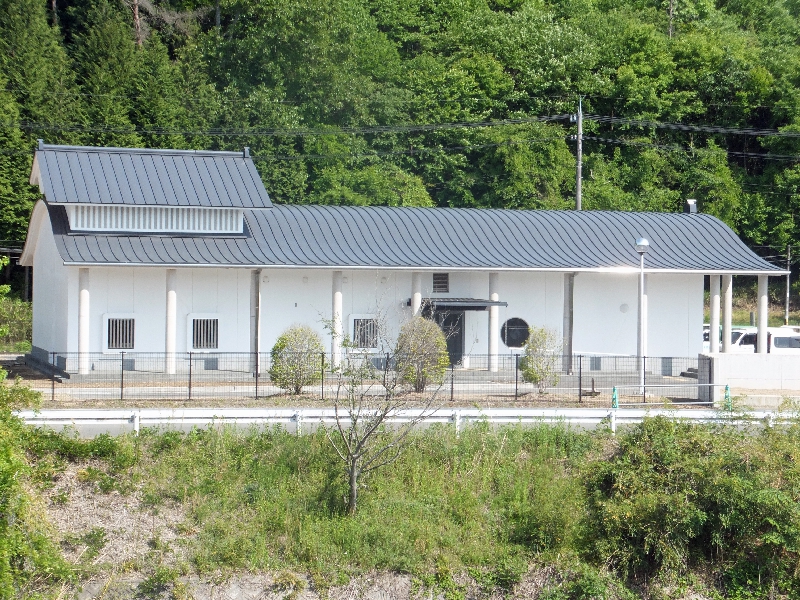

龍城神社

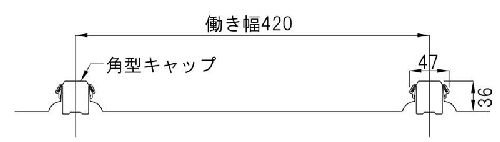

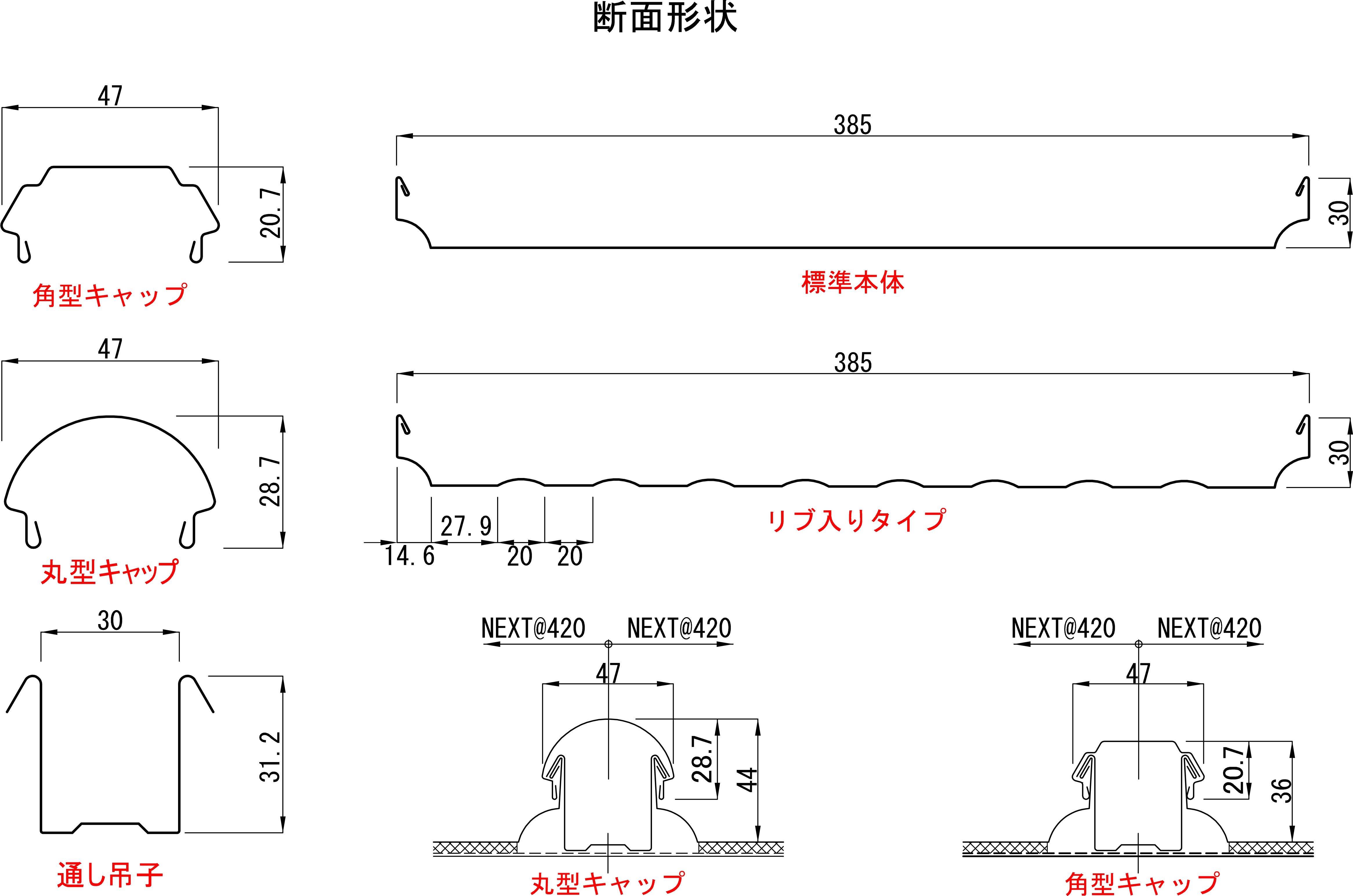

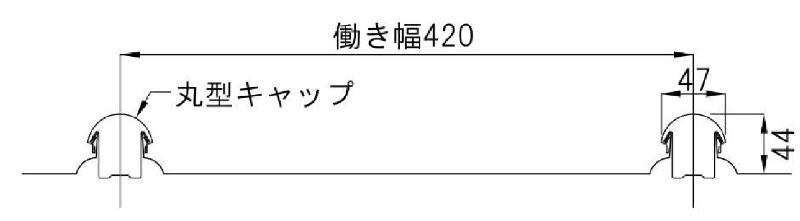

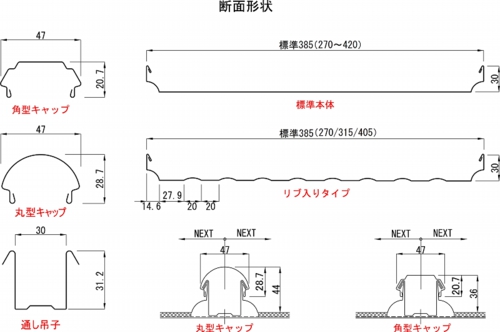

基準断面

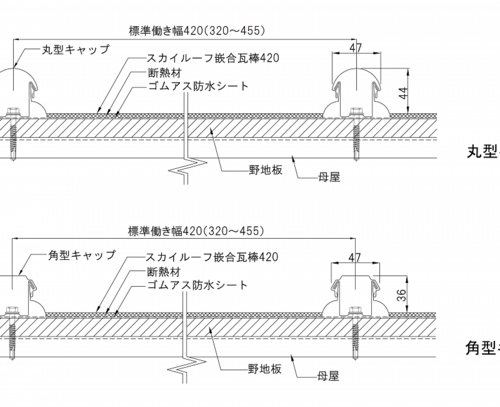

スカイルーフ嵌合瓦棒丸キャップ標準施工図_dxf.zip（630KB）
スカイルーフ嵌合瓦棒角キャップ標準施工図_dxf.zip（676KB）
スカイルーフ嵌合瓦棒丸キャップ標準施工図_pdf.pdf（450KB）
スカイルーフ嵌合瓦棒角キャップ標準施工図_pdf.pdf（449KB）

▲　ページトップへ

優れた施工性
吊子一体型で引っ掛けるだけの簡易な工法でスピィーディーに仕上がります。
屋根/壁の両方に使用可能です
屋根にも壁にも使用でき、日本の伝統的な大和葺をシンプルなデザインで再現しました。

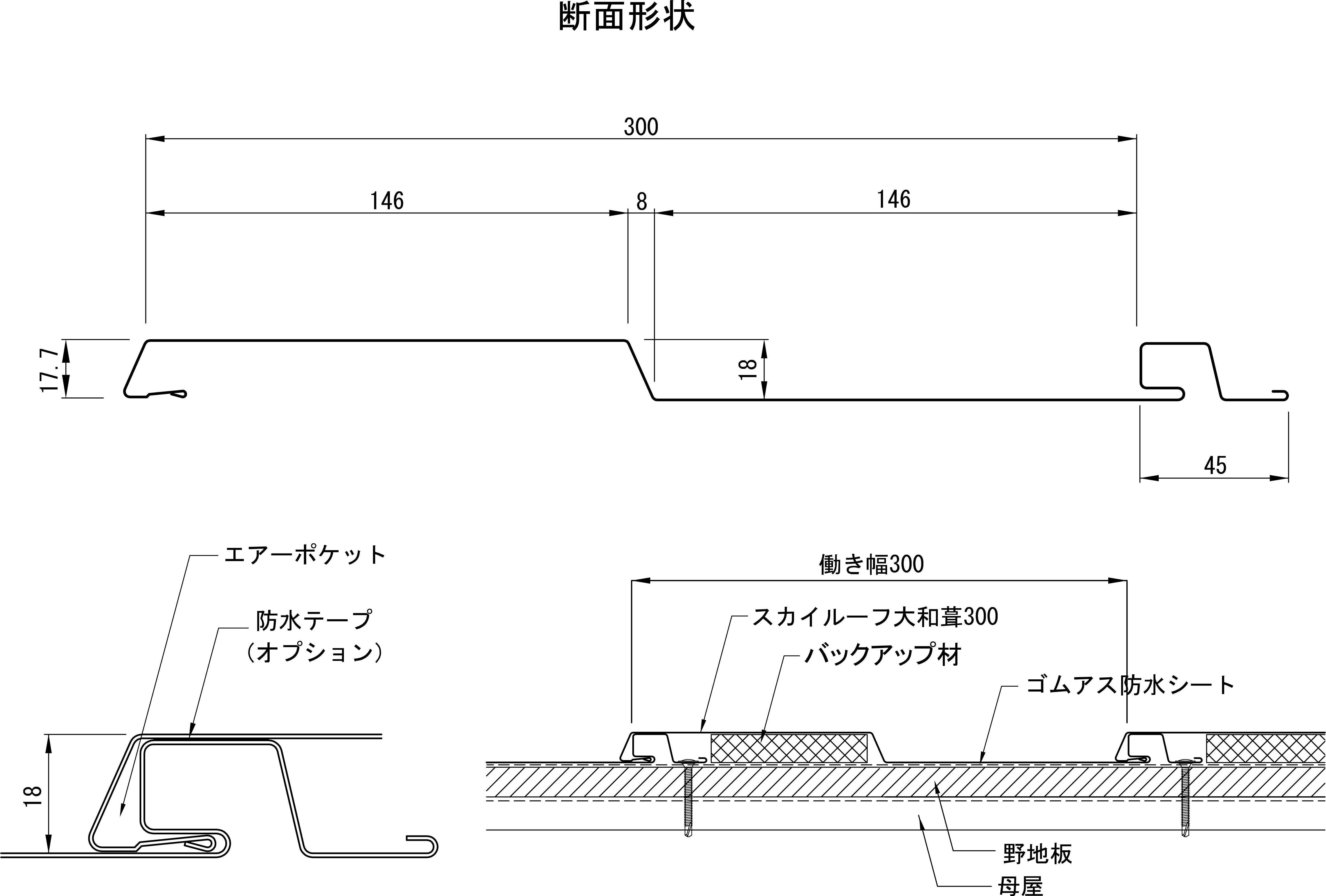

優れた防水性
締結部のエアーポケットにより毛細管現象による雨水の吸い上げを防ぎます。またオプションの防水テープの使用で雨水を完全にシャットアウトします。
勾配は25/100以上
屋根勾配は25/100以上から使用できます。

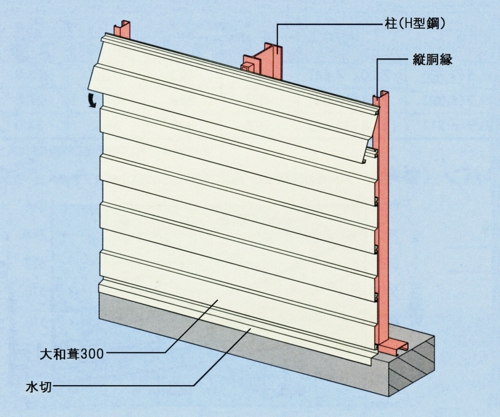

外装横張り施工例

スカイルーフ大和葺300標準施工図_dxf.zip（553KB）
スカイルーフ大和葺300標準施工図_pdf.pdf（342KB）

▲　ページトップへ

スカイルーフカタログ
スカイルーフカタログpdf(2.75 MB)
スカイルーフ立平330標準施工図_pdf.pdf（328KB）
スカイルーフキャップ立平標準施工図_pdf.pdf（416KB）
スカイルーフ嵌合瓦棒丸キャップ標準施工図_pdf.pdf（450KB）
スカイルーフ嵌合瓦棒角キャップ標準施工図_pdf.pdf（449KB）
スカイルーフ大和葺300標準施工図_pdf.pdf（342KB）

スカイルーフ立平330標準施工図_dxf.zip（535KB）
スカイルーフキャップ立平標準施工図_dxf.zip（677KB）
スカイルーフ嵌合瓦棒丸キャップ標準施工図_dxf.zip（630KB）
スカイルーフ嵌合瓦棒角キャップ標準施工図_dxf.zip（676KB）
スカイルーフ大和葺300標準施工図_dxf.zip（553KB）
