 スカイルーフ

「スカイルーフ」について
スカイルーフは山内金属が発売する立葺金属屋根シリーズのブランド名です。その種類は「立平330」「キャップ立平」「嵌合瓦棒420」「大和葺300」の4種類です。その特徴は優れた施工性と美し仕上がりで、しかも多くの材料に対応出来ます。円錐やアーチ屋根など複雑化する現代建築に対応できる成型加工が可能です。

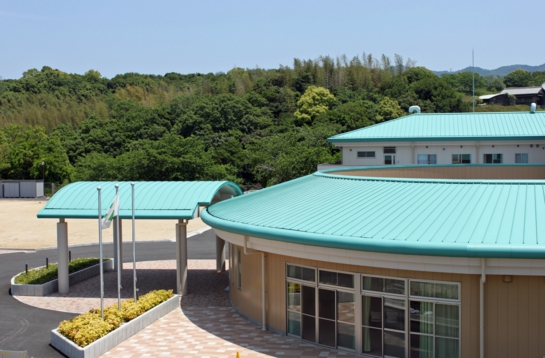

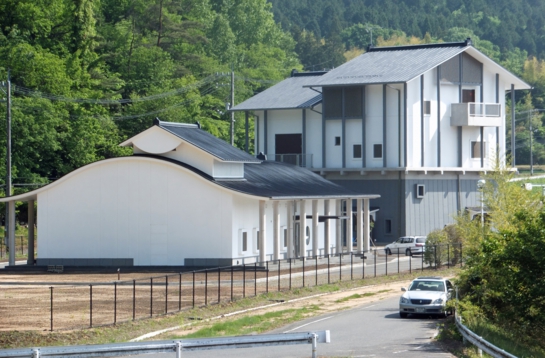

キャップ立平キャップ立平



大和葺300大和葺300


「スカイルーフ」の種類

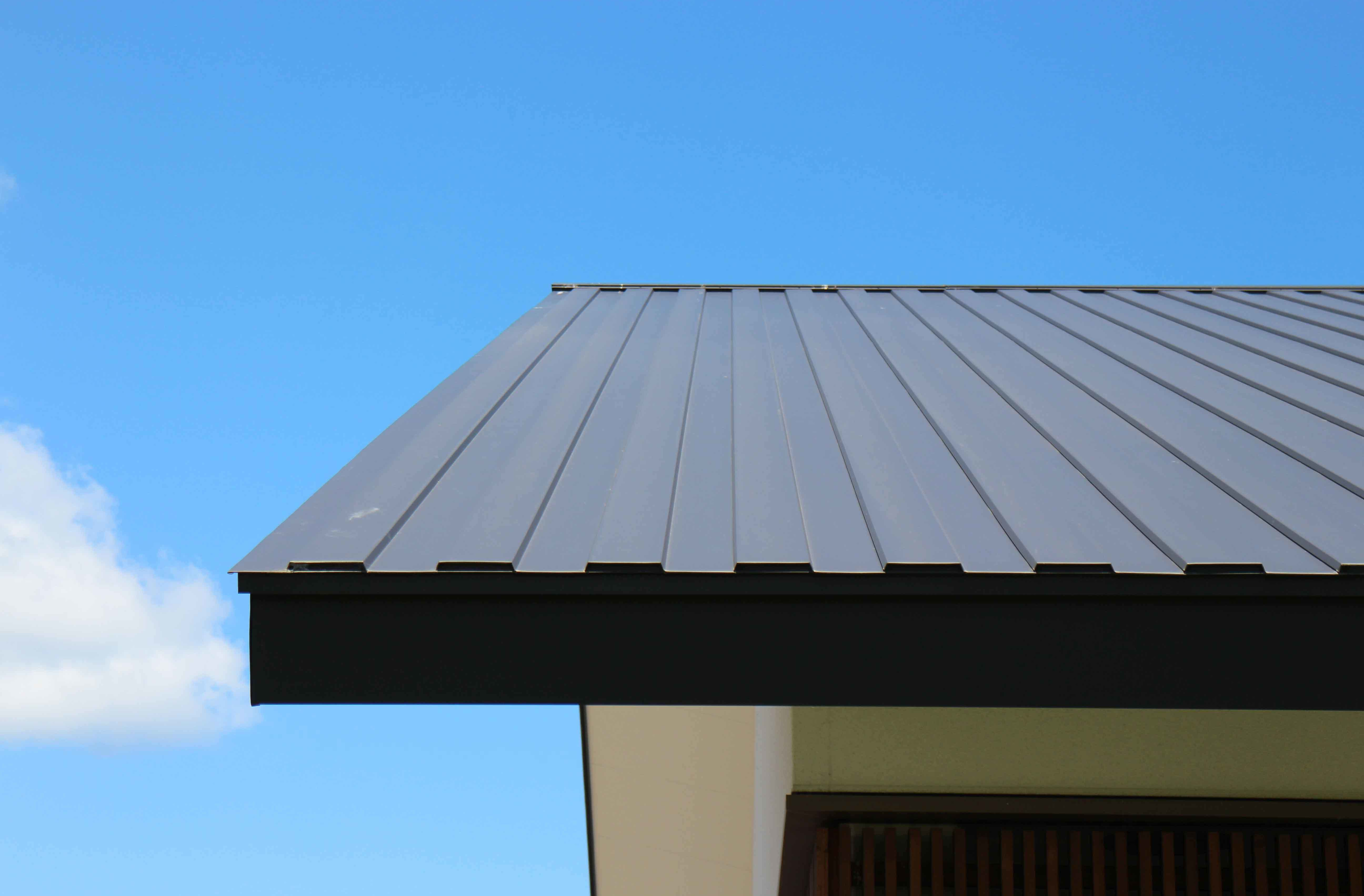

スカイルーフ立平330

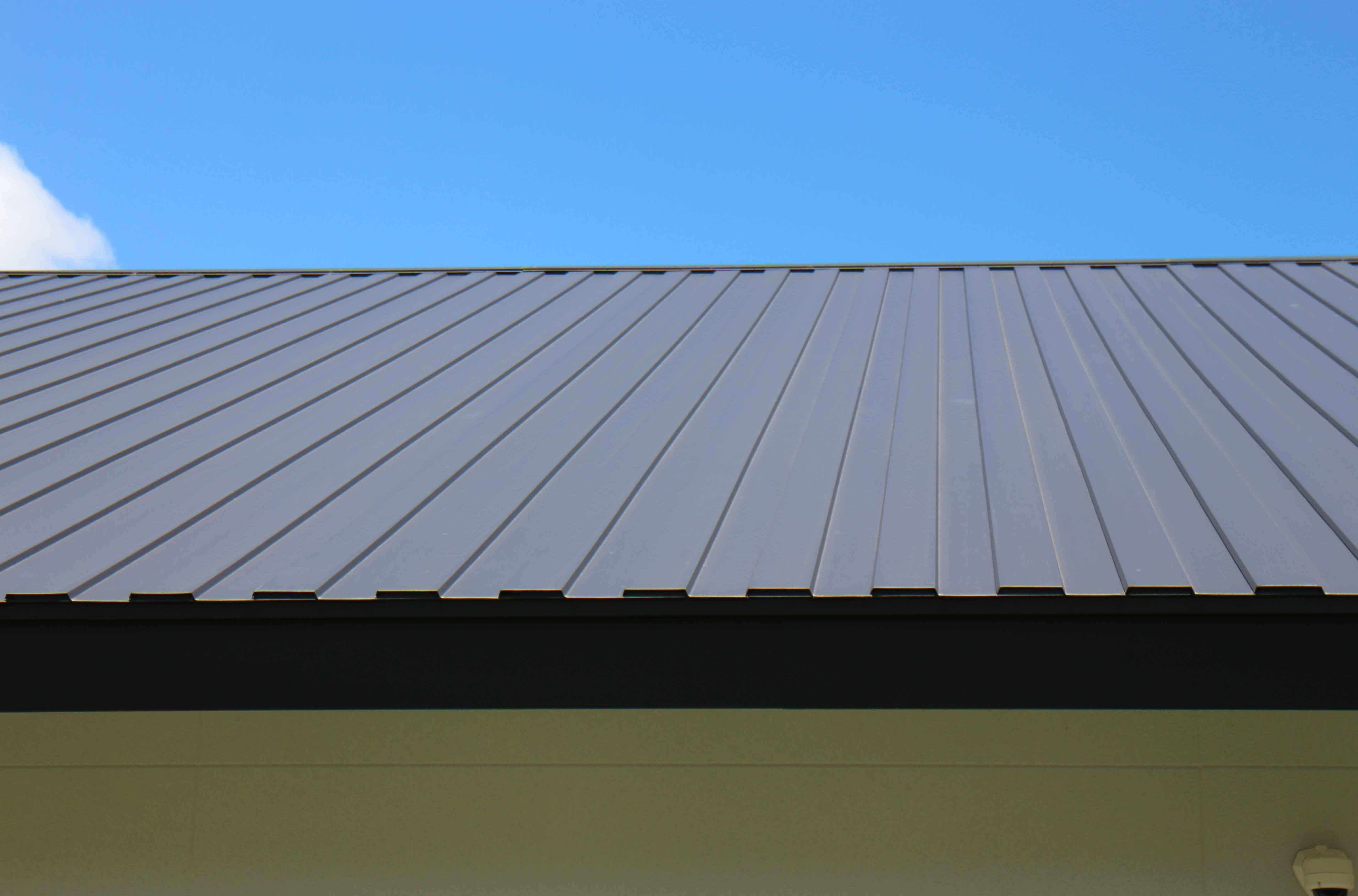

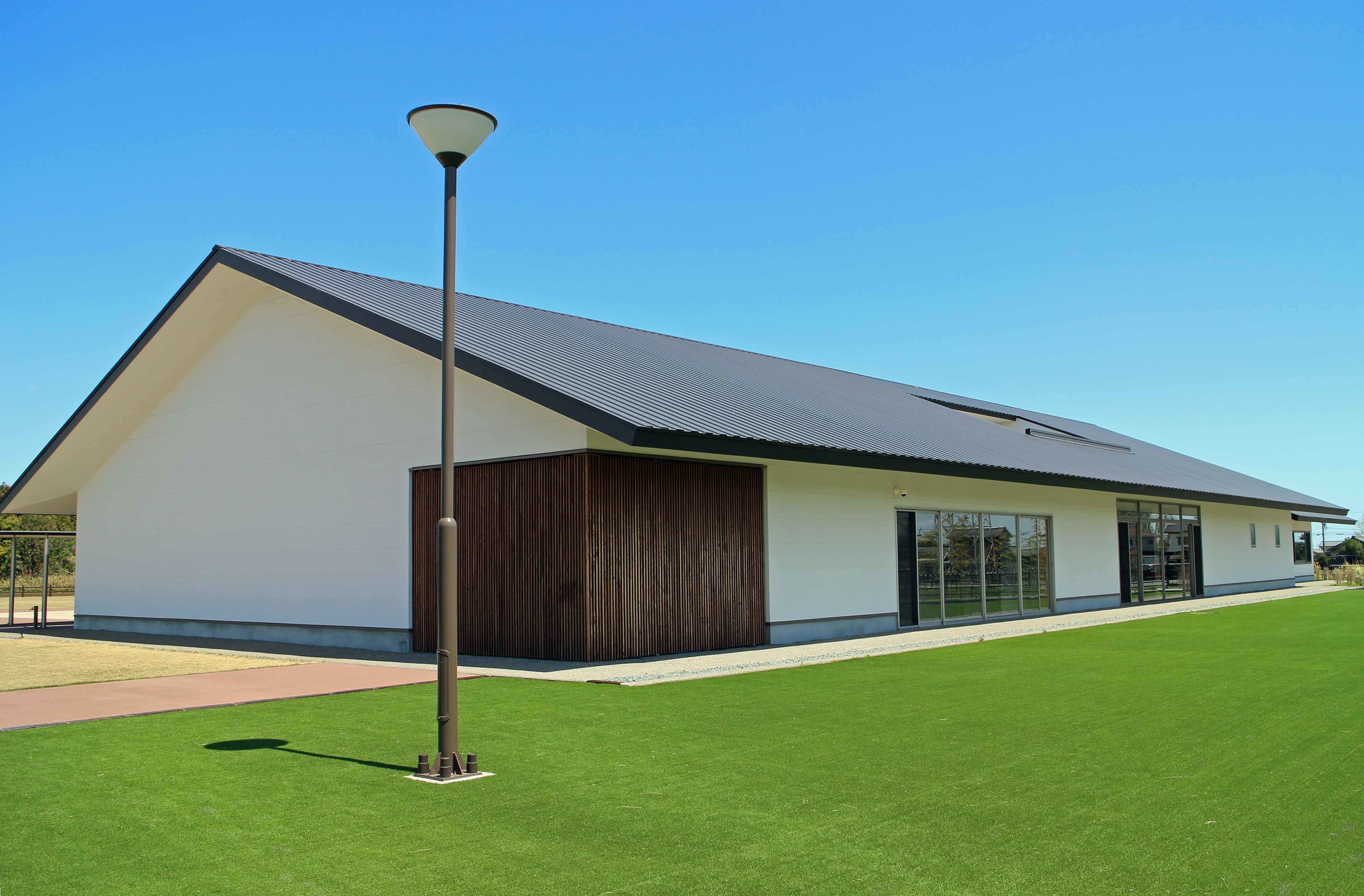

立平330立平330

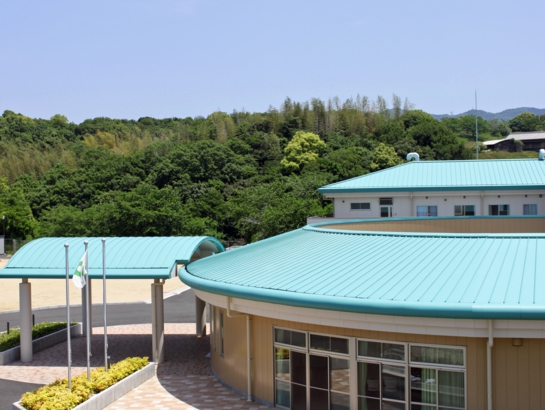

スカイルーフキャップ立平
キャップ立平キャップ立平

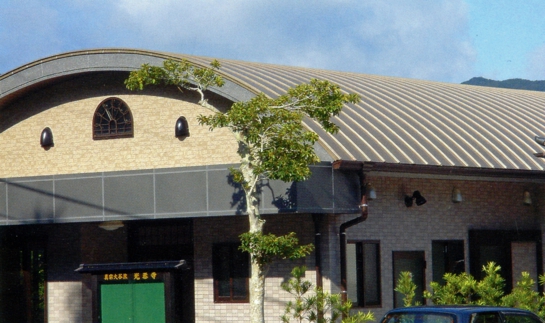

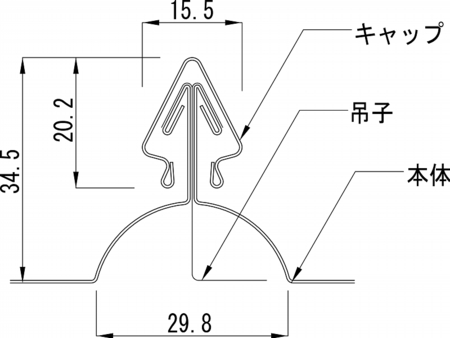

スカイルーフ嵌合瓦棒420(丸型キャップ)

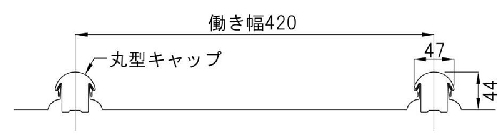

嵌合瓦棒丸型キャップ嵌合瓦棒丸型キャップ

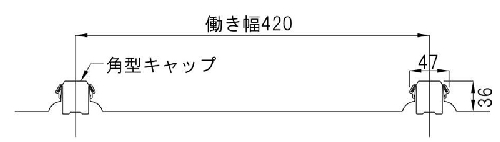

スカイルーフ嵌合瓦棒420(角型キャップ)
嵌合瓦棒角型キャップ嵌合瓦棒角型キャップ


スカイルーフ大和葺300
大和葺300大和葺300




▲ ページトップへ

立平330

スカイルーフ立平330について
優れた施工性
吊子一体型の嵌合タイプの立平葺きですから、施工が極めて簡単です。スタート材やエンド材、軒先カット加工などの特殊成形も可能です。
美しいアーチライン
最小半径R=3M迄対応出来ます。(アーチの場合はサザナミ又は縦リブ仕様となります)
勾配は5/100以上
屋根勾配は5/100以上から使用できます。
テーパー加工も可能です
R屋根に対応するテーパー加工もできます。(条件により成形不可の場合もありますので、事前にご相談ください。最少働き幅は130mm、最大働き幅は370mm)

立平330



立平330

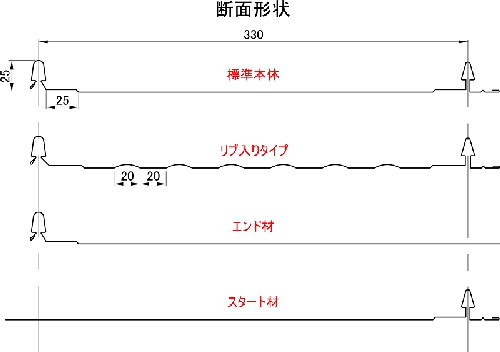

本体断面形状本体断面形状

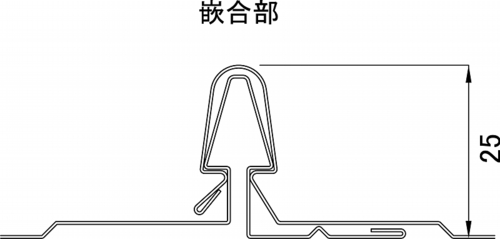

嵌合部嵌合部

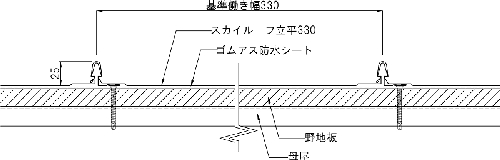

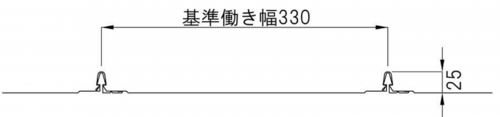

基準断面基準断面


LinkIconスカイルーフ立平330標準施工図dxf.zip(493KB)
LinkIconスカイルーフ立平330標準施工図.pdf(199KB)
LinkIconスカイルーフ立平330標準施工説明書pdf(864KB)



▲ ページトップへ

キャップ立平

スカイルーフキャップ立平について

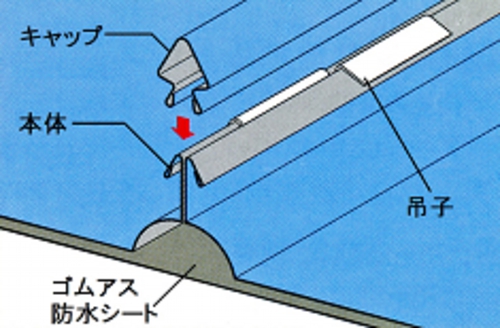

はぜ締め不要の簡単施工
本体溝板をセットしてキャップをはめ込むだけの簡単施工で、スピィーデーに施工が出来ます。
テーパー加工により円錐屋根にも対応
斜め成型により、円錐屋根も対応出来ます。(最少働き幅は70mmとなります。また、条件により成形不可の場合もありますので、事前にご相談ください)
指定の働き幅で成型
働き幅は270mm~405mmで指定の寸法で成型出来ます。
勾配は5/100以上
屋根勾配は5/100以上から使用できます。

キャップ立平キャップ立平



キャップ立平キャップ立平

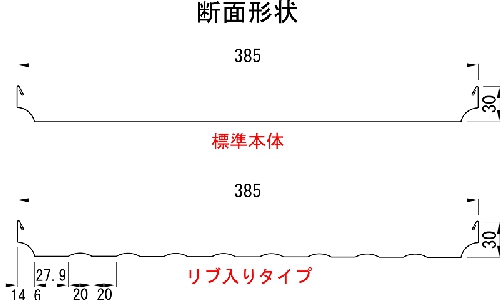

断面形状




嵌合部嵌合部

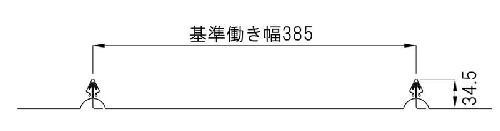

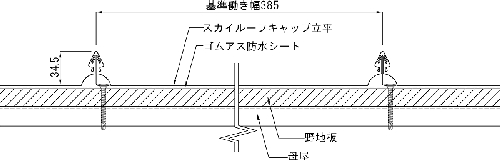

基準断面基準断面


LinkIconスカイルーフキャップ立平標準施工図dxf.zip(494KB)
LinkIconスカイルーフキャップ立平標準施工図pdf(494KB)

▲ ページトップへ

嵌合瓦棒420

スカイルーフ嵌合瓦棒420について
美しい曲面加工
最小半径R=5Mの曲面加工を実現。自由自在にウェーブ状のデザインが出来ます。
テーパー加工にも対応
R屋根に対応するテーパー加工もできます。(条件により成形不可の場合もありますので、事前にご相談ください)
抜群の強度
通し吊子の採用により抜群の耐風性能を確保しています。
優れた防水性
キャップとハゼ部の密着嵌合により雨水の侵入を防止し、さらにハゼ部のエアーポケットにより毛細管現象による雨水の吸い上げを防ぎます。
勾配は5/100以上
屋根勾配は5/100以上から使用できます。

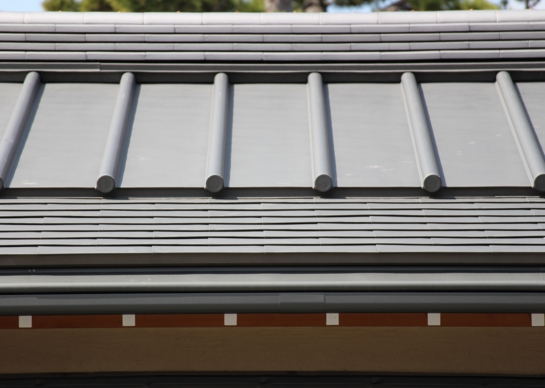

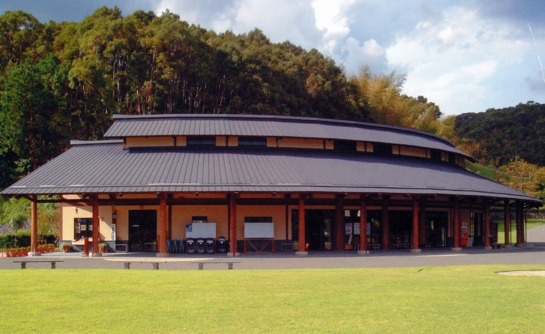

龍城神社龍城神社



嵌合瓦棒420嵌合瓦棒420

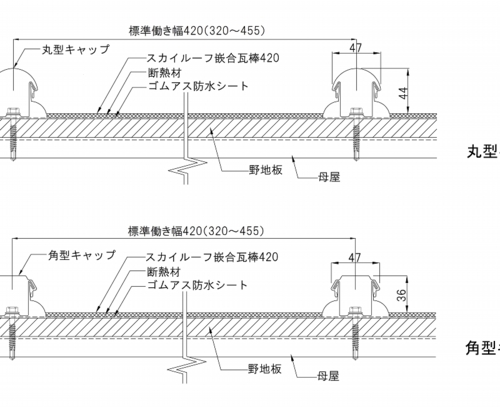

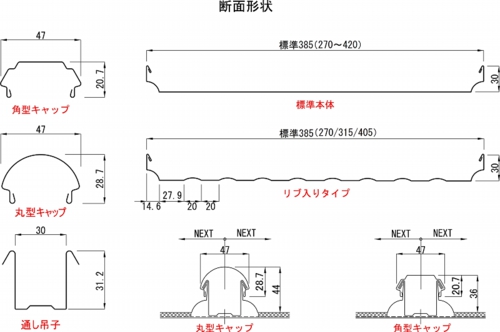

基準断面



LinkIconスカイルーフ嵌合瓦棒丸キャップ標準施工図dxf.zip(639KB)
LinkIconスカイルーフ嵌合瓦棒角キャップ標準施工図dxf.zip(645KB)
LinkIconスカイルーフ嵌合瓦棒丸キャップ標準施工図pdf(787KB)
LinkIconスカイルーフ嵌合瓦棒角キャップ標準施工図pdf(793KB)

▲ ページトップへ

大和葺300

スカイルーフ大和葺300
優れた施工性
吊子一体型で引っ掛けるだけの簡易な工法でスピィーディーに仕上がります。
屋根/壁の両方に使用可能です
屋根にも壁にも使用でき、日本の伝統的な大和葺をシンプルなデザインで再現しました。
優れた防水性
締結部のエアーポケットにより毛細管現象による雨水の吸い上げを防ぎます。またオプションの防水テープの使用で雨水を完全にシャットアウトします。
勾配は25/100以上
屋根勾配は25/100以上から使用できます。

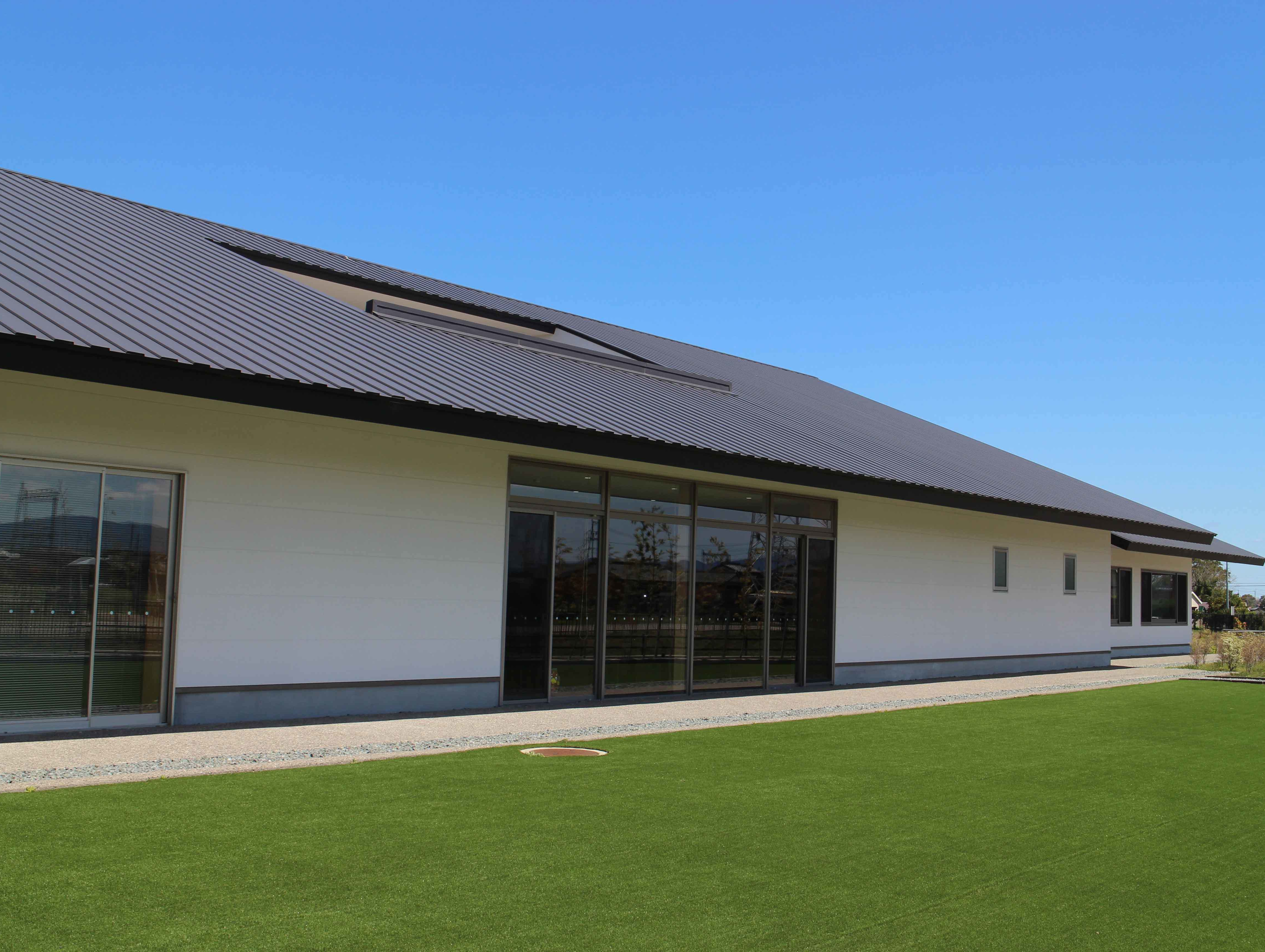

大和葺300大和葺300



大和葺300大和葺300

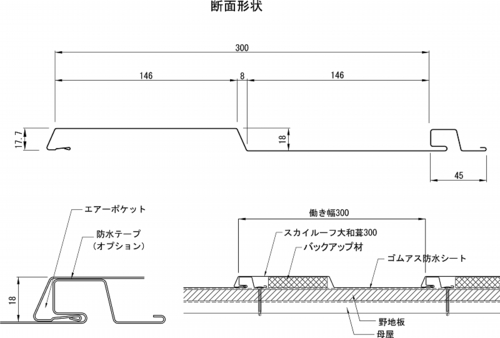

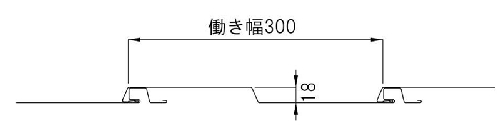

形状図形状図

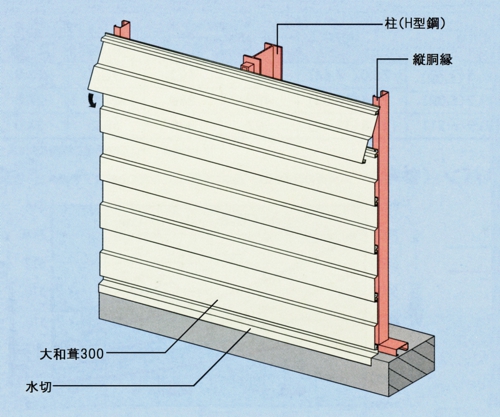

外装横張り施工例外装横張り施工例



LinkIconスカイルーフ大和葺300標準施工図dxf.zip(644KB)
LinkIconスカイルーフ大和葺300標準施工図pdf(336KB)
