シャダンルーフ20は温度上昇を抑える遮熱鋼板を標準材料とし、更に通気構造の断熱材をバックアップ材として用いることで夏場の温度上昇を抑え、下地の乾燥を促進して屋根全体で呼吸する遮熱通気工法の金属屋根材です。

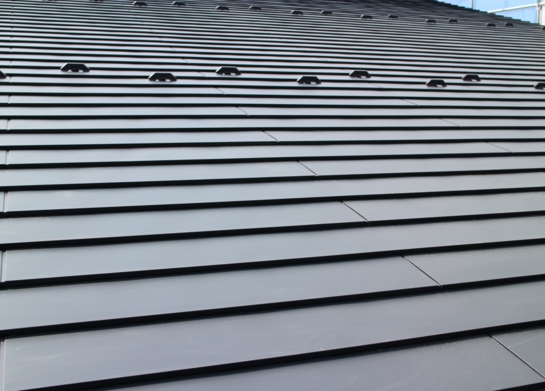

葺きあがり

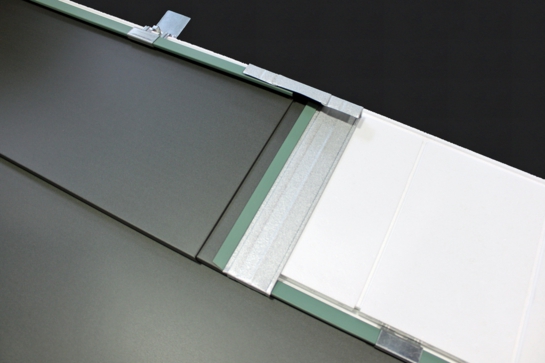

ジョイント部

,http://gdata.youtube.com/feeds/api/videos/ZEmX6Hiuv0Y,,{"playerWidth":"425","useCustom":false,"autoPlay":false,"autoLoop":false,"autoNext":false,"quality":"default","qualityName":"自動","coverImage":""}
ここが違う

「シャダンルーフ20」の特徴

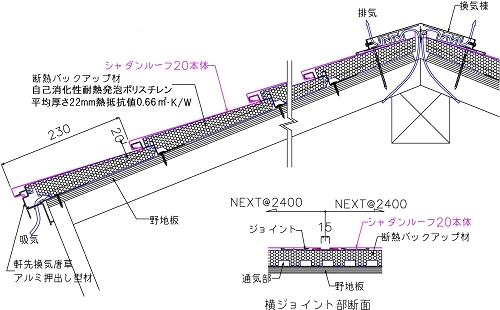

下地の乾燥を促進する自然通気工法
軒先唐草（アルミ押出型材）の吸気口から侵入した空気は、屋根材のバックアップ材兼用の断熱材の溝部を通過して換気棟より自然排気されます。屋根の内部に熱い空気がたまらず常に通気することより、温度上昇を低減するとともに、下地の乾燥を促進します。
遮熱塗装ガルバリウム鋼板を標準材料
熱反射性塗料を使用し、近赤外線を効果的に反射することにより、温度上昇を抑える遮熱塗装ガルバリウム鋼板を標準材料としています。（標準材料ブラック・ブラウン・ギングロ・モスグリーン）
屋根勾配は25/100以上
「シャダンルーフ20」は屋根勾配25/100以上から施工出来ます。
リフォームにも対応
「シャダンルーフ20」はカラーベスト、アスファルト・シングル、石綿スレート瓦などはカバー工法で改修が出来ます。
100%リサイクル可能
屋根材本体に断熱材を接着していないので、工事中の残材や将来の改修時に全てリサイクルが可能です。産業廃棄物を出さない環境を考慮した屋根材です。
国土交通大臣認定　屋根30分耐火構造
鉄骨造における30分耐火構造を取得済です。FP030RF-0222
（下地：木片セメント板18mm以上を使用。仕様は下記をご確認下さい）
詳しい仕様はこちらをご覧下さいFP030RF-0222

標準材料

シャダンルーフ20標準材料
材料	色調	0.4ｍｍ	0.5mm
遮熱塗装ガルバリウム鋼板	ブラック	○
	ブラウン	○
	ギングロ	○
	モスグリーン	○
銅板（受注生産）		○	○

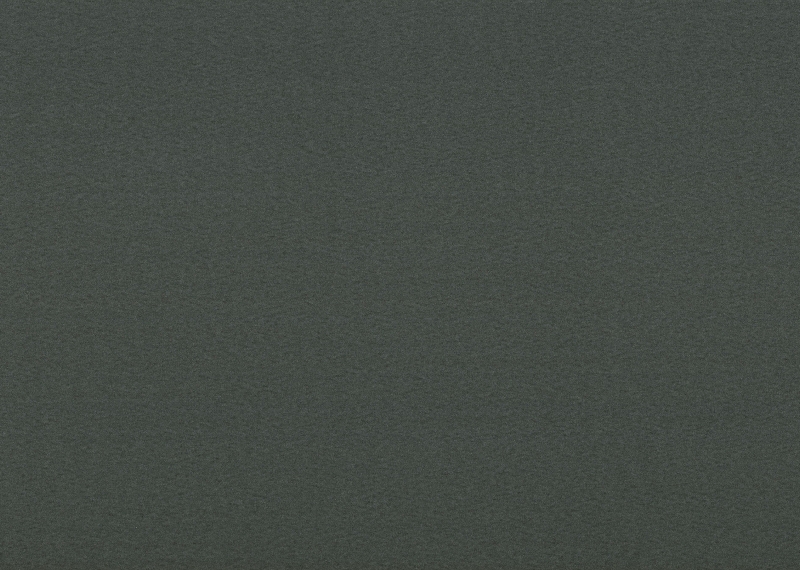

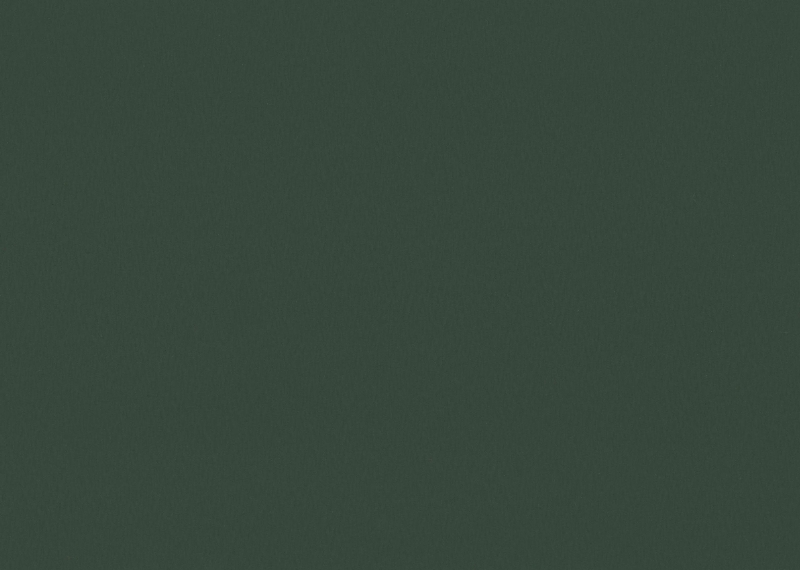

遮熱鋼板ブラック 遮熱鋼板ブラウン 遮熱鋼板ギングロ 遮熱鋼板モスグリーン
標準材料以外の材料については営業開発部までお問い合わせください。

▲　ページトップへ

シャダンルーフ20の施工法

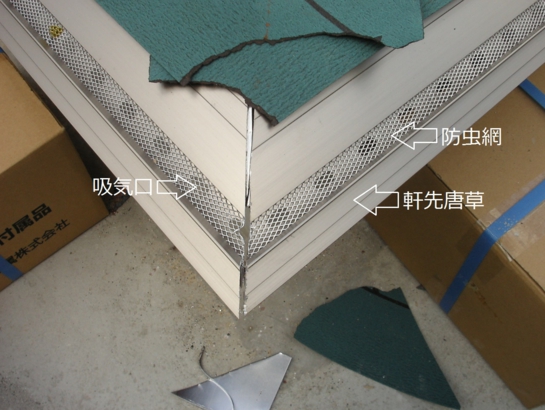

通気軒先唐草（アルミ押出型材）

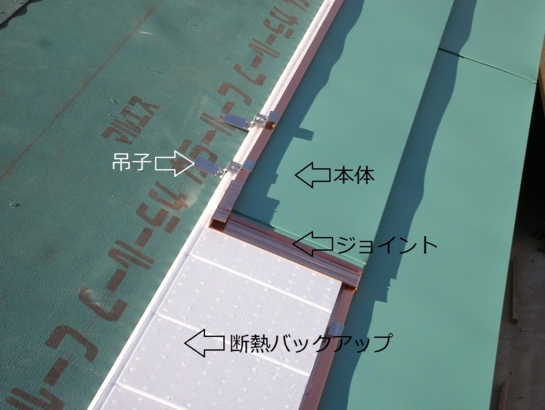

一般部の施工

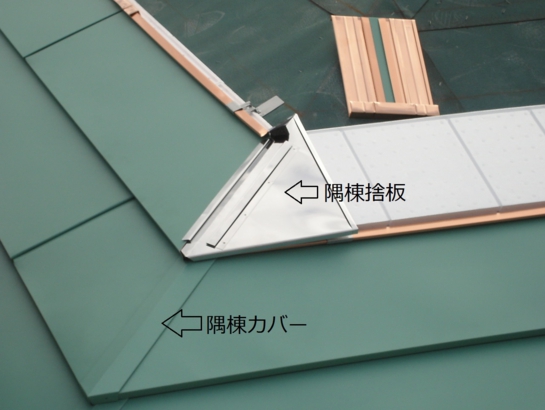

隅棟の施工

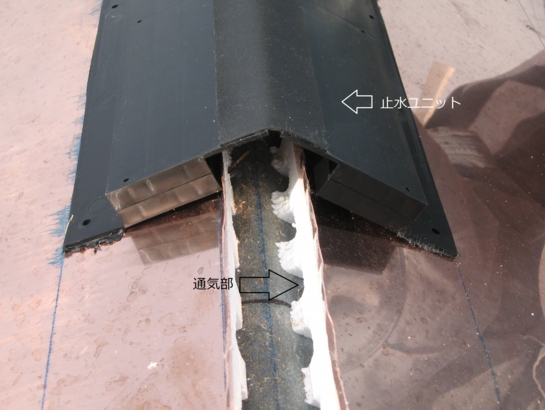

換気棟1（止水ユニット取り付け）

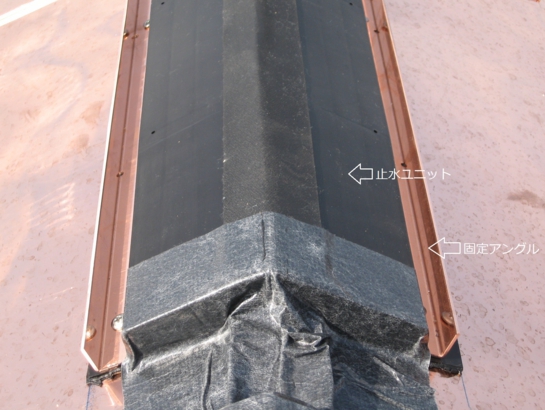

換気棟2（固定用アングル取付）

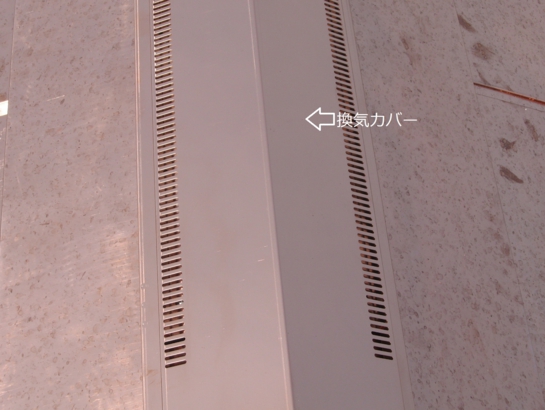

換気棟3（換気カバー（取付）

カタログ・施工説明書・標準施工図
シャダンルーフ20カタログpdf（3.8MB)

シャダンルーフ20施工説明書pdf(3.36MB)

シャダンルーフ20標準施工図pdf(280KB)

シャダンルーフ20標準施工図.dxf.zip(943kb)
